Modbus TCP协议设备接入 ¶
准备工作 ¶
启动物联网平台 ¶
请参考教程5分钟快速运行
注意
Modbus TCP协议设备接入需要蜂鸟企业版支持，如需购买请联系我们。
创建产品 ¶

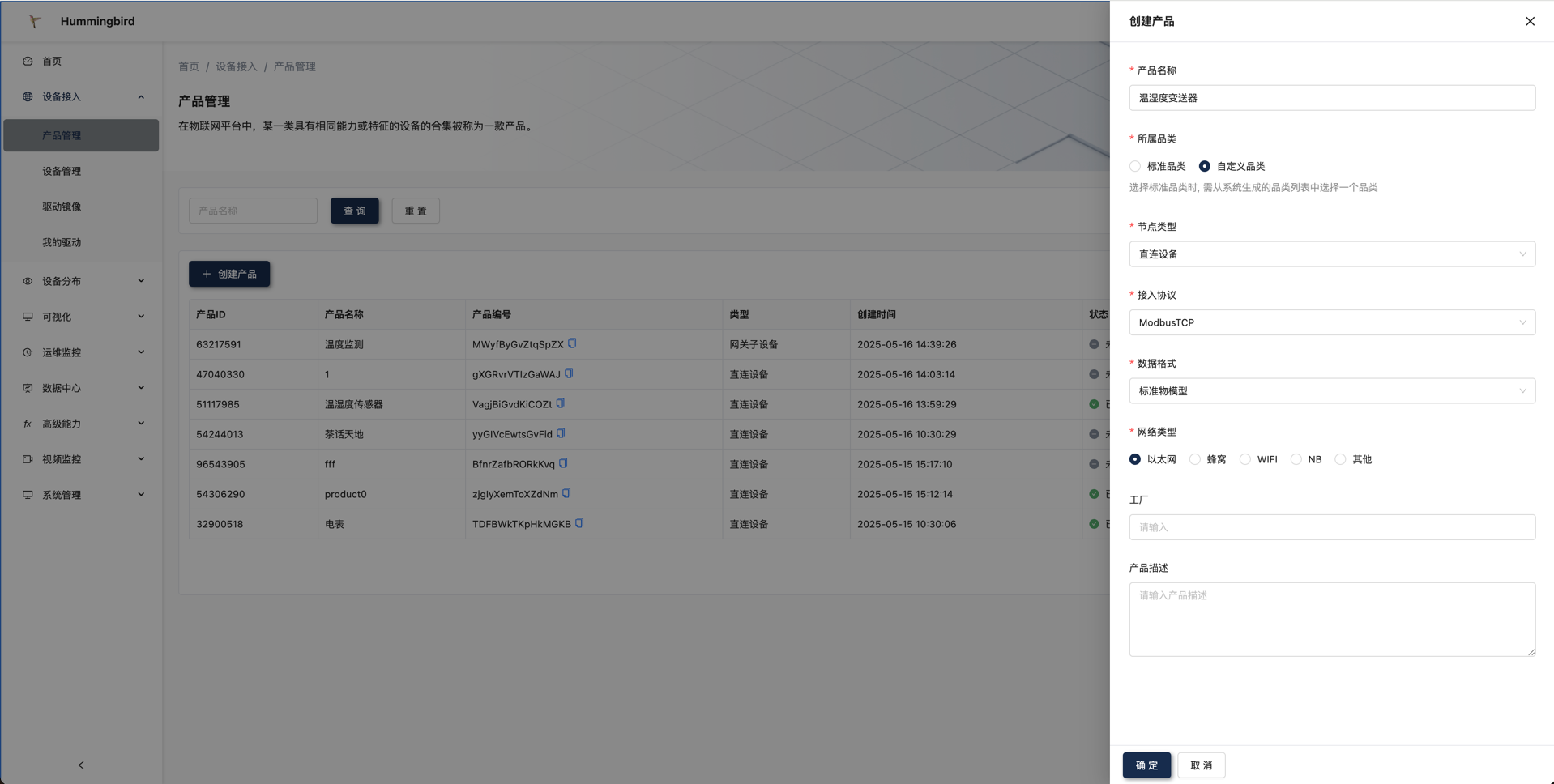

访问产品管理菜单栏，点击创建产品按钮，根据页面提示填写参数，然后单击“确定”，完成产品的创建。
| 参数 | 参数值 |
|---|---|
| 产品名称 | 温湿度变送器 |
| 所属品类 | 自定义品类 |
| 节点类型 | 直连设备 |
| 接入协议 | ModbusTCP |
| 网络类型 | 以太网 |
| 工厂 | 根据实际情况填写 |
| 描述 | 请根据实际情况填写 |
创建采集点 ¶

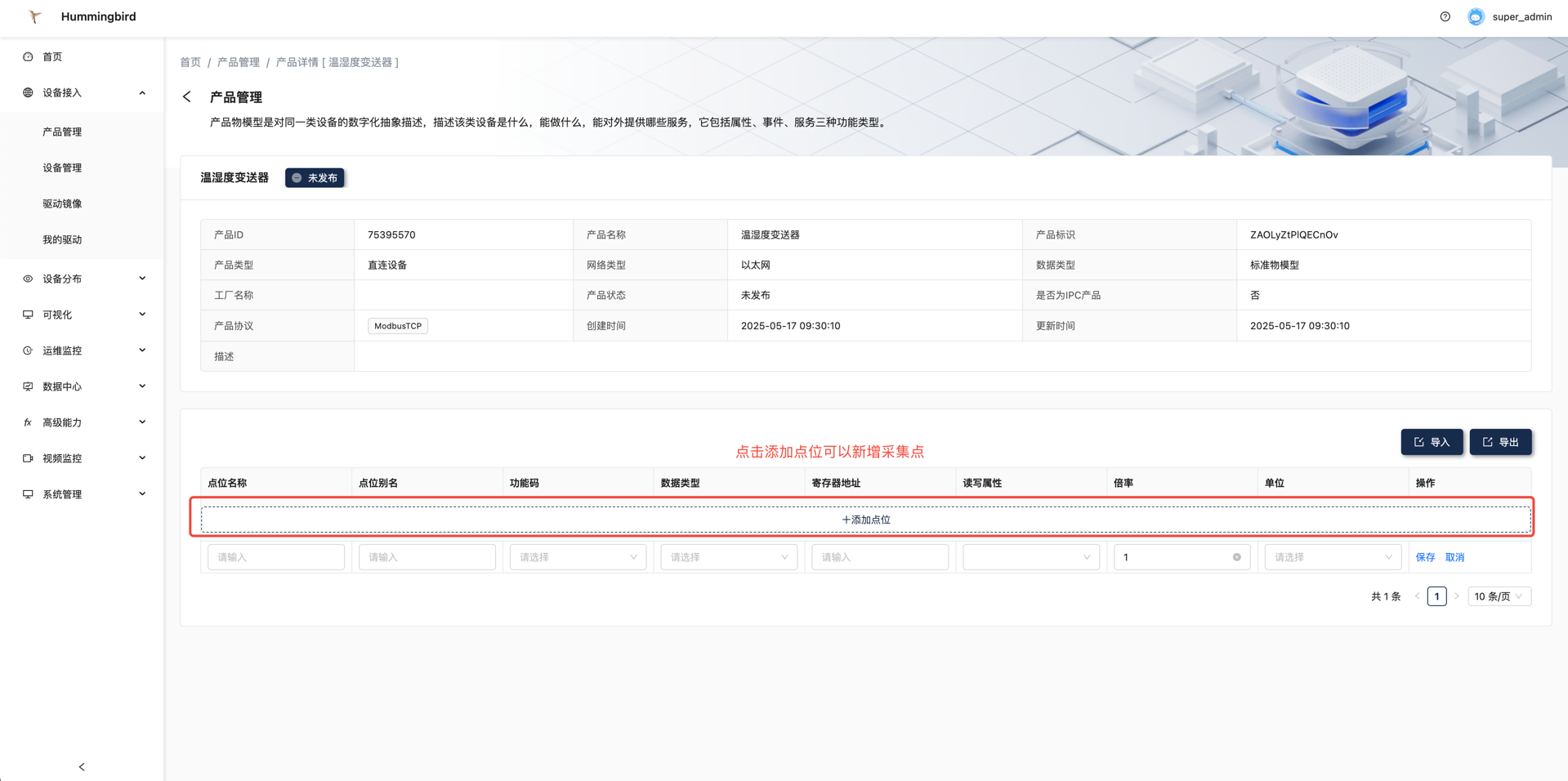

点击产品详情按钮，进入产品详情页面，点击添加点位按钮可以新增采集点。
| 参数 | 参数值 |
|---|---|
| 点位名称 | 用户自定义填写，如温度 |
| 点位别名 | 用户必须输入英文，如temp |
| 功能码 | 支持如下Modbus功能码，参见下表 |
| 数据类型 | 支持Bool、Int16、UInt16、Int32、UInt32、Int64、Uint64、Float32、Float64，用户根据实际情况选择，数据排序支持AB、BA等等 |

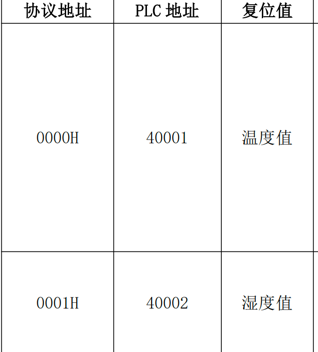

| 寄存器地址 | 根据项目实际情况填写，如果设备说明书上温度值的PLC地址是40001并且协议地址是0000H，那么用户填写0即可。  |
| 读写属性 | 无需用户填写，系统根据功能码的访问类型自动选择 |
| 倍率 | 请根据实际情况填写 |
| 单位 | 请根据实际情况填写 |
Modbus功能码 ¶
| 功能吗 | 功能描述 | 访问类型 | 说明 |
|---|---|---|---|
| 01 | 读线圈状态（Read Coils） | 可读可写 | 读取一组 开关量输出（DO） 状态 |
| 02 | 读离散输入状态（Read Discrete Inputs） | 只读 | 读取一组 开关量输入（DI） 状态 |
| 03 | 读保持寄存器（Read Holding Registers） | 可读可写 | 读取一组 保持寄存器（AO） 的值 |
| 04 | 读输入寄存器（Read Input Registers） | 只读 | 读取一组 输入寄存器（AI） 的值 |

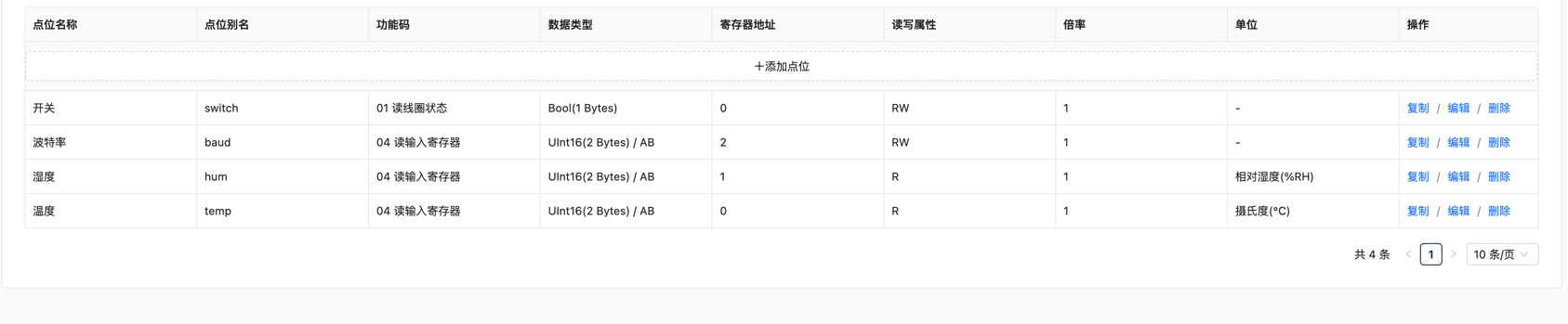

为了方便后期测试，我们创建如下点位。
发布产品 ¶

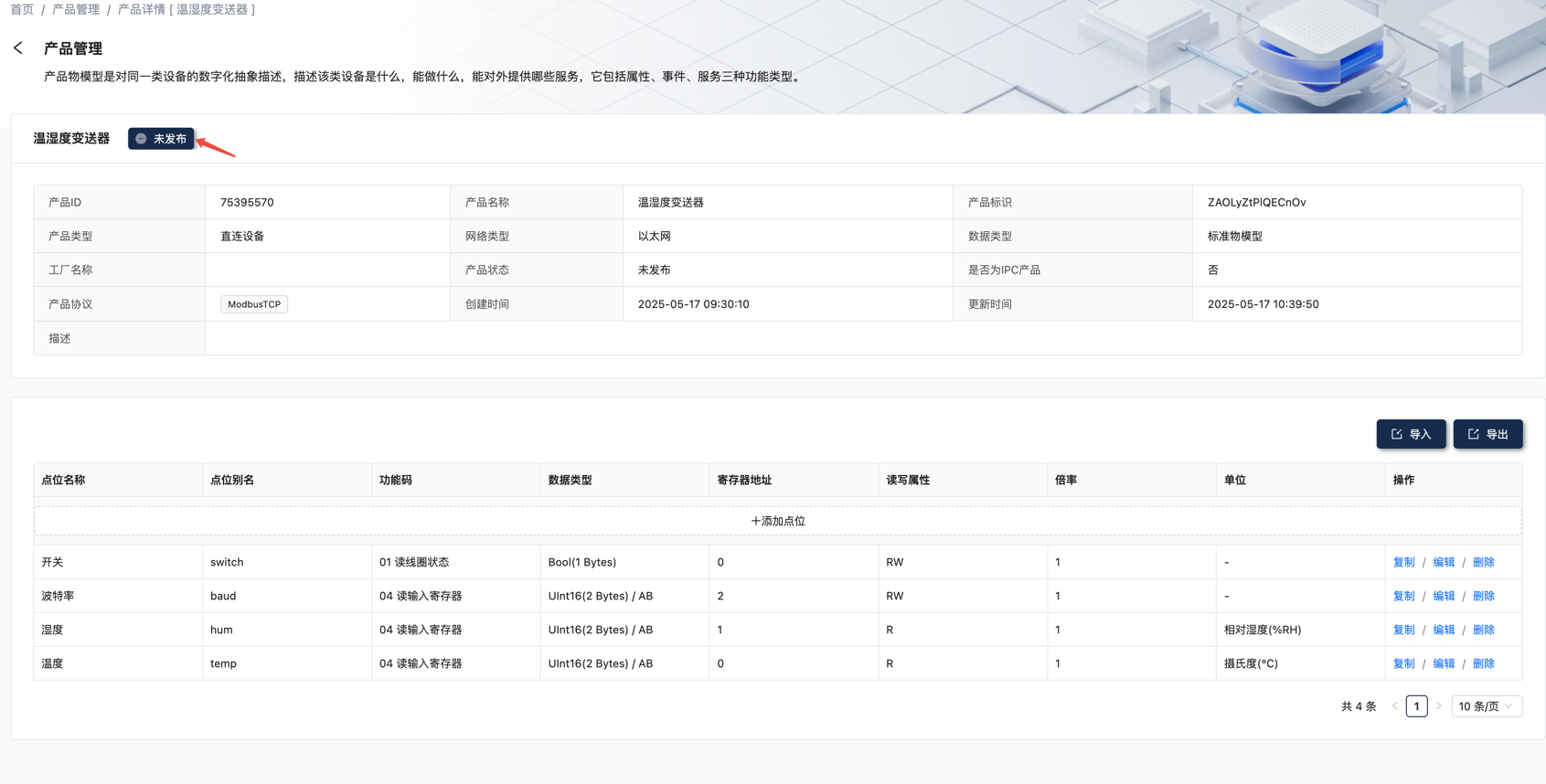

点击“未发布”按钮，发布设备
注意
所有采集点创建成功后，页面点击"为发布"按钮，发布产品，不然创建设备会失败。
使用Modbus Slave工具模拟真实设备（可选） ¶

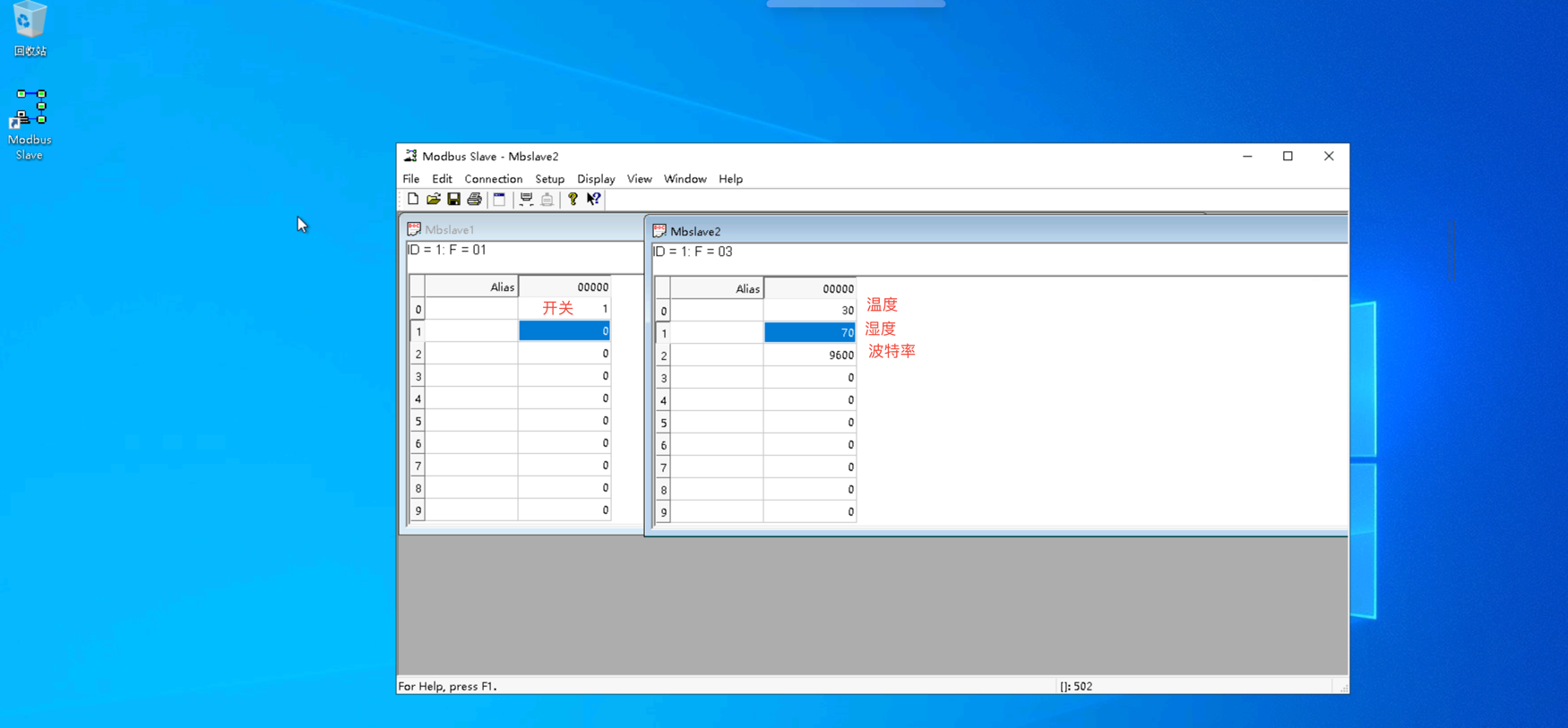

为了方便演示，我们在腾讯云上创建了一个Windows虚拟机，并且在其中下载了Modbus Slave软件。Modbus Slave点位表配置如下
记录Windows虚拟机的对外访问地址和端口号（一般为502），以这台虚拟机为例对外访问地址为175.27.134.191，端口号为502。 创建成功后需要检查一下机器防火墙502端口是否方通，也可以使用telnet命令检测端口是否开放 telnet 175.27.134.191 502
创建设备 ¶

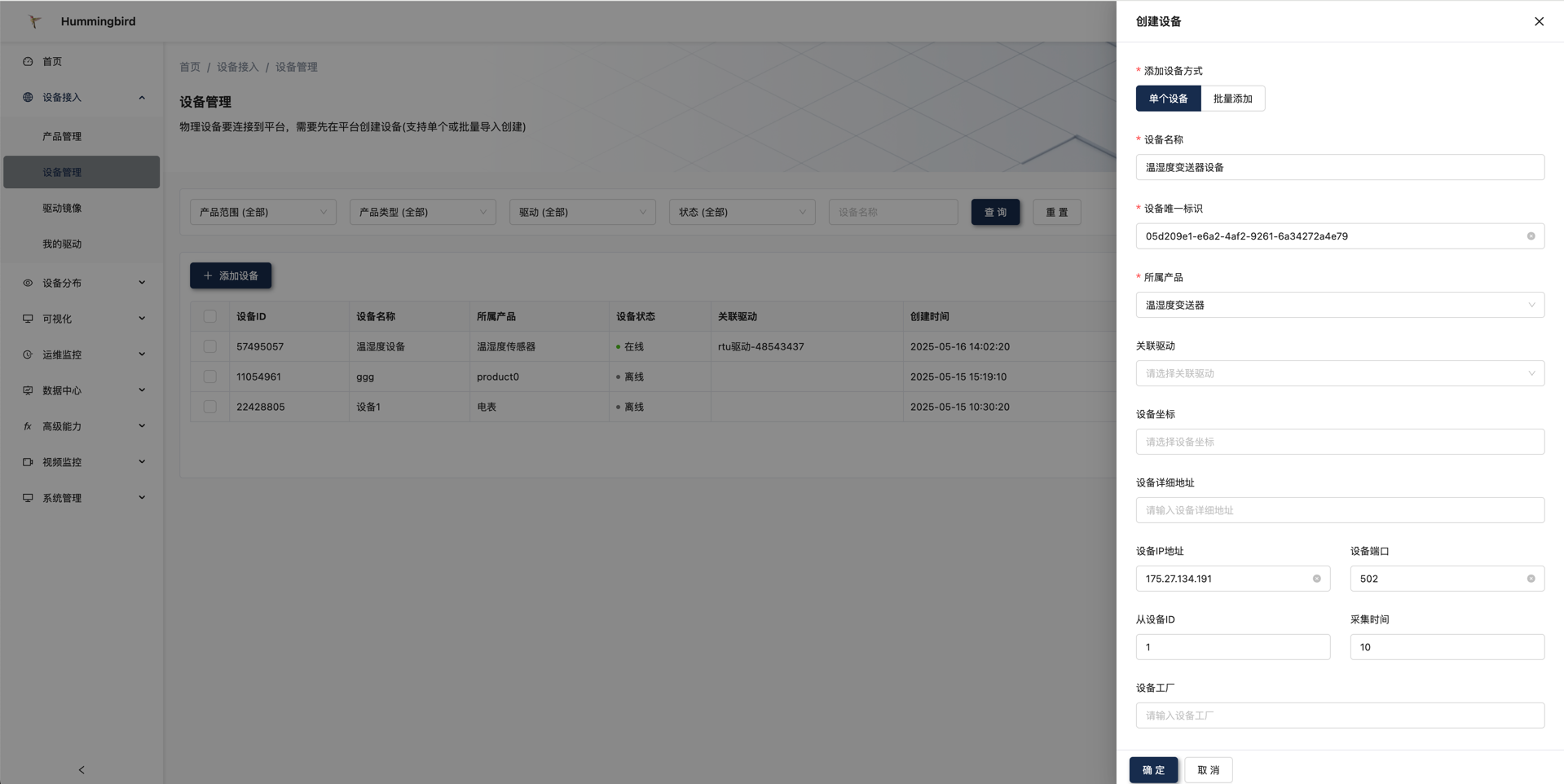

访问设备管理菜单栏，点击添加设备按钮，添加方式选择单个设备，根据页面提示填写参数，然后单击“确定”，完成设备的创建。
| 参数 | 参数值 |
|---|---|
| 设备名称 | 温湿度变送器设备（用户自定义） |
| 所属产品 | 选择刚刚创建的产品 |
| 设备唯一标识 | 系统随机生成，用不可以不填写 |
| 设备ID地址 | 用户根据时间情况填写，此处填写175.27.134.191 |
| 设备端口 | 用户根据时间情况填写，此处填写502 |
| 从设备ID | 用户根据时间情况填写 |
| 采集时间 | 系统采集时间，用户根据时间情况填写，单位为秒。 |
下载官方MODBUS TCP驱动 ¶

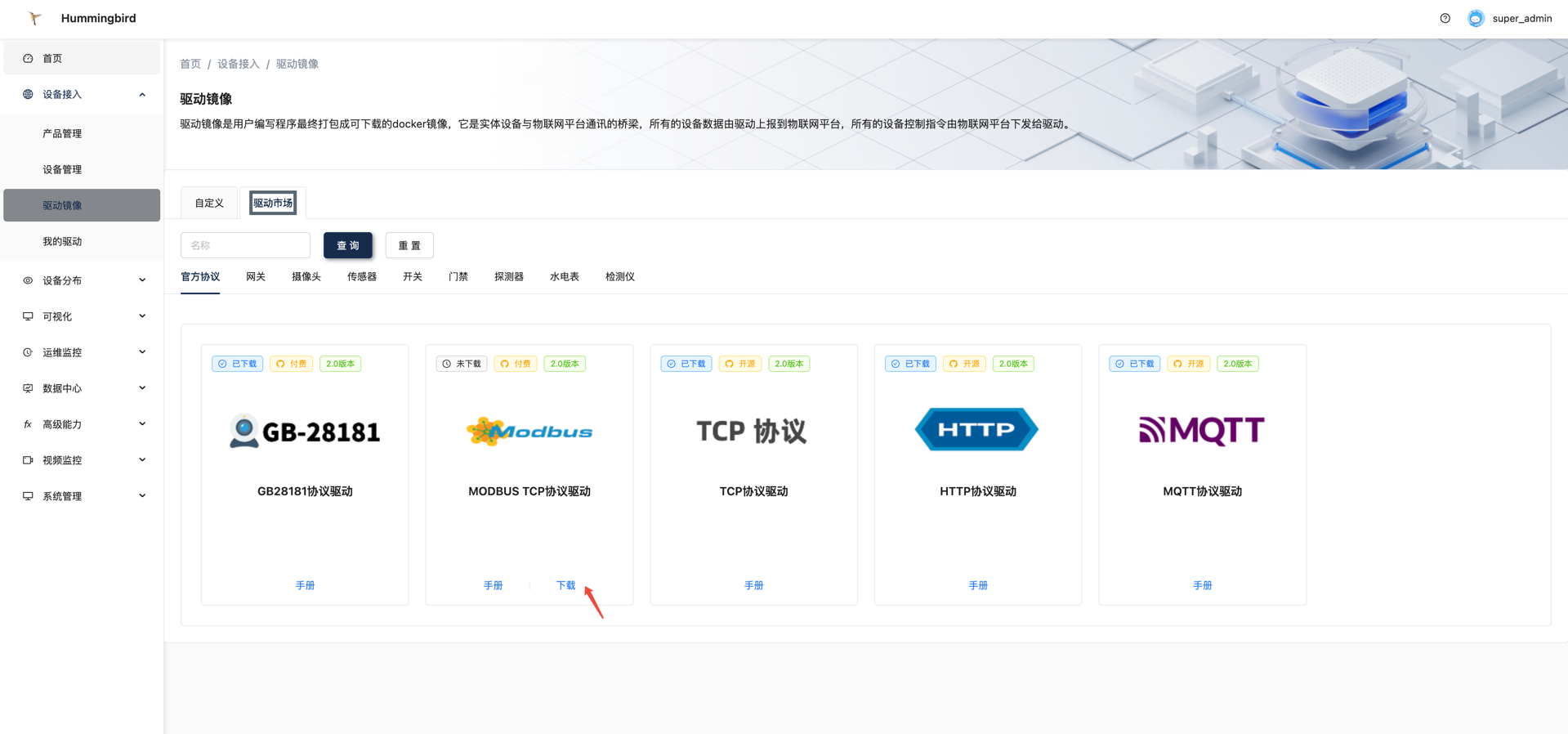

访问驱动镜像菜单栏，点击驱动市场，下载MODBUS TCP协议驱动。

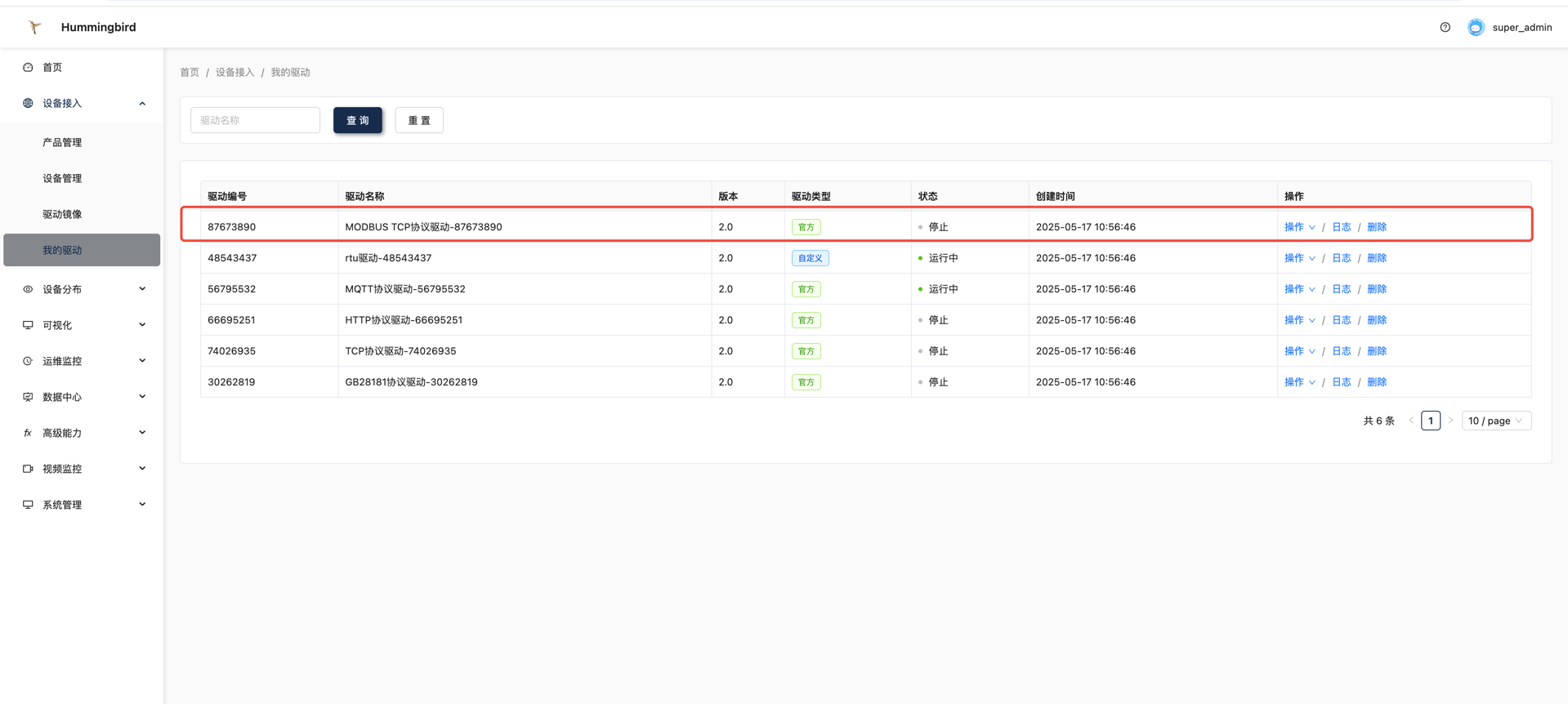

下载成功后，会在我的驱动出现一条以MODBUS TCP开头的一条记录。
设备与驱动绑定 ¶

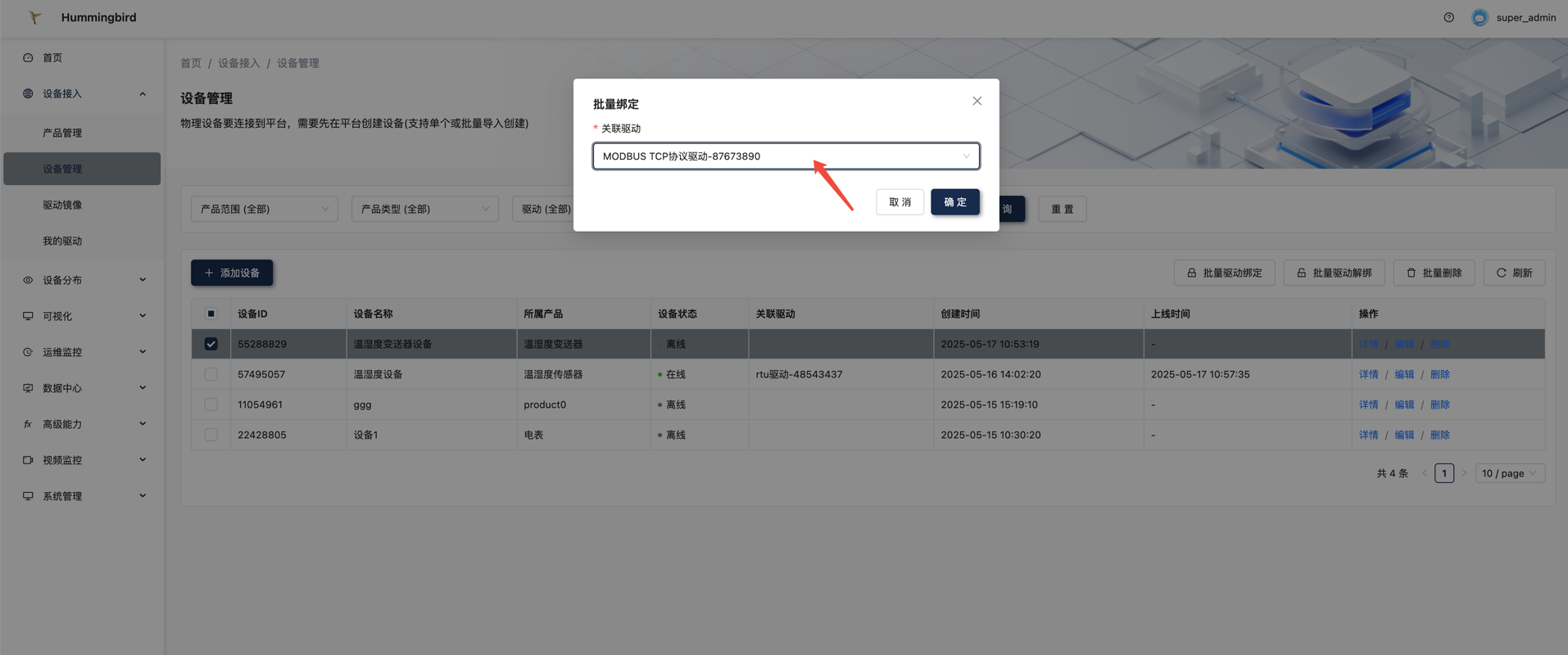

访问设备管理菜单栏，勾选刚刚创建的设备，点击批量驱动绑定按钮，弹出绑定页面，关联驱动选择MODBUS TCP官方驱动开头的数据，点击确定按钮进行绑定。

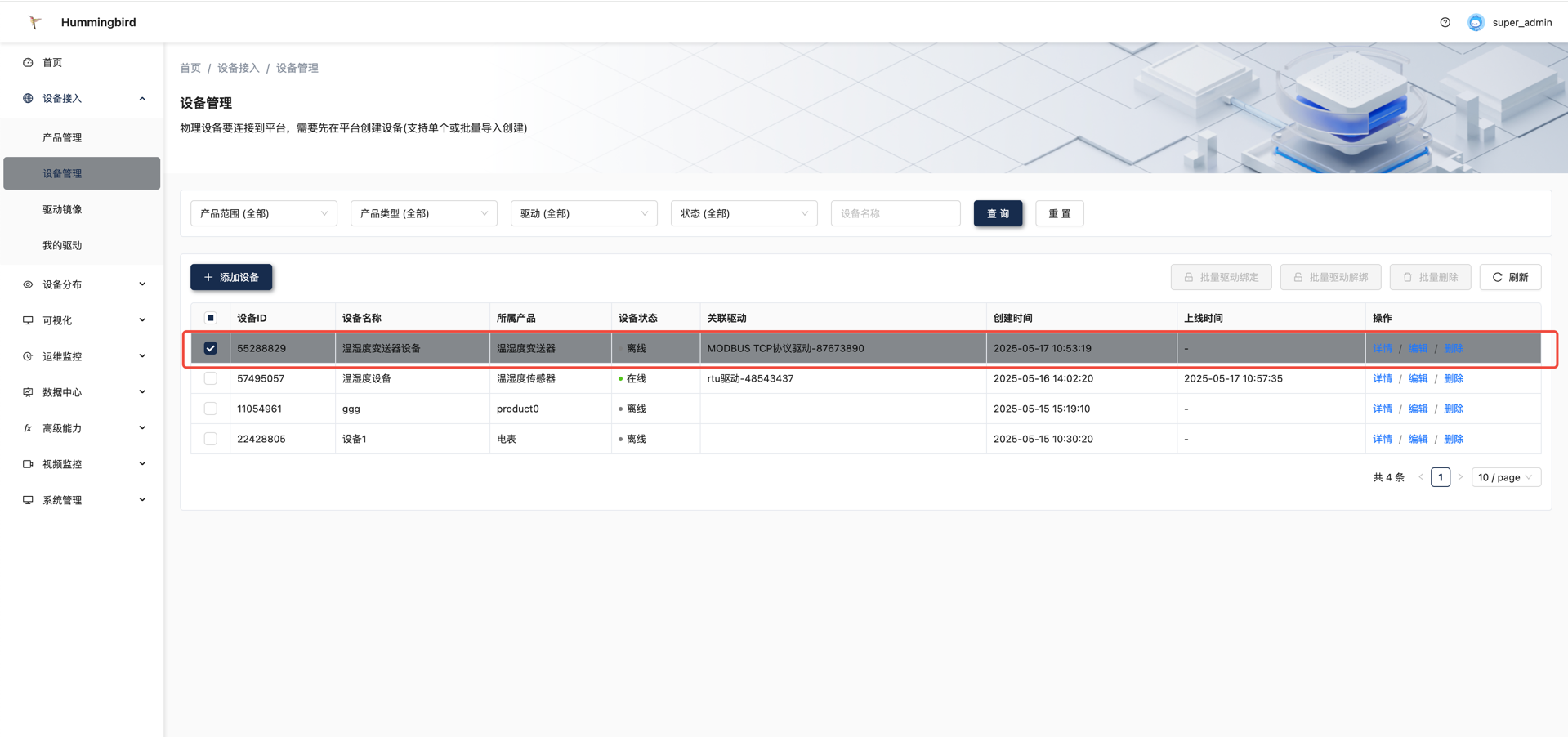

绑定成功后，关联驱动一栏会出现驱动具体驱动名称。
启动驱动 ¶

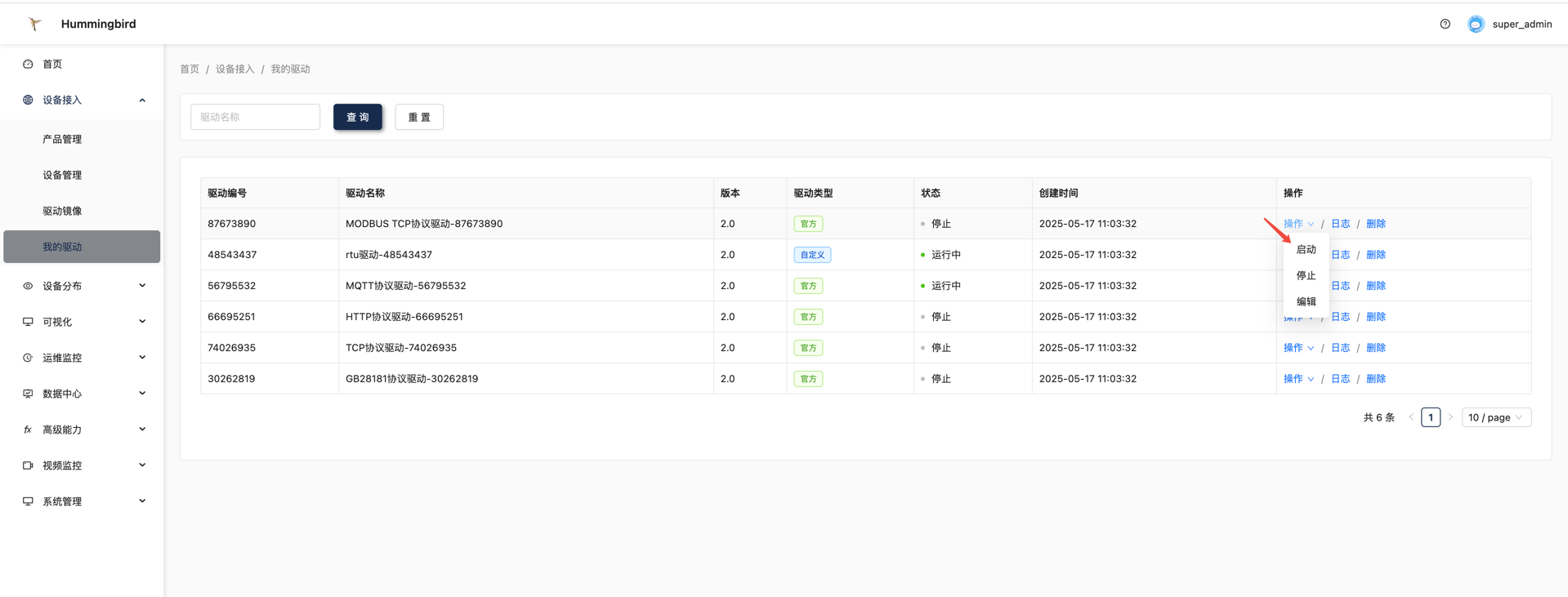

访问我的驱动菜单栏，点击操作->启动按钮。
进入设备详情页面查看点位数据 ¶

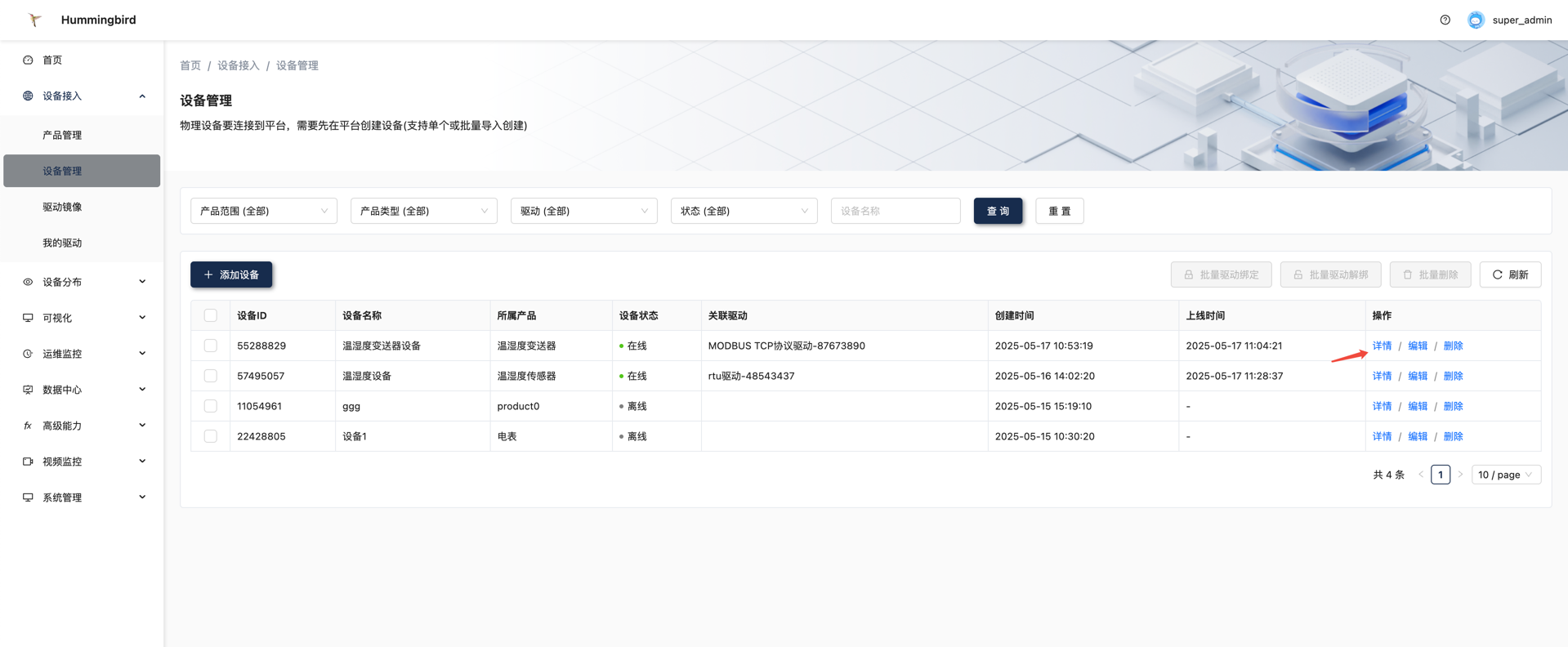

点击设备详情按钮，进入设备详情页面。

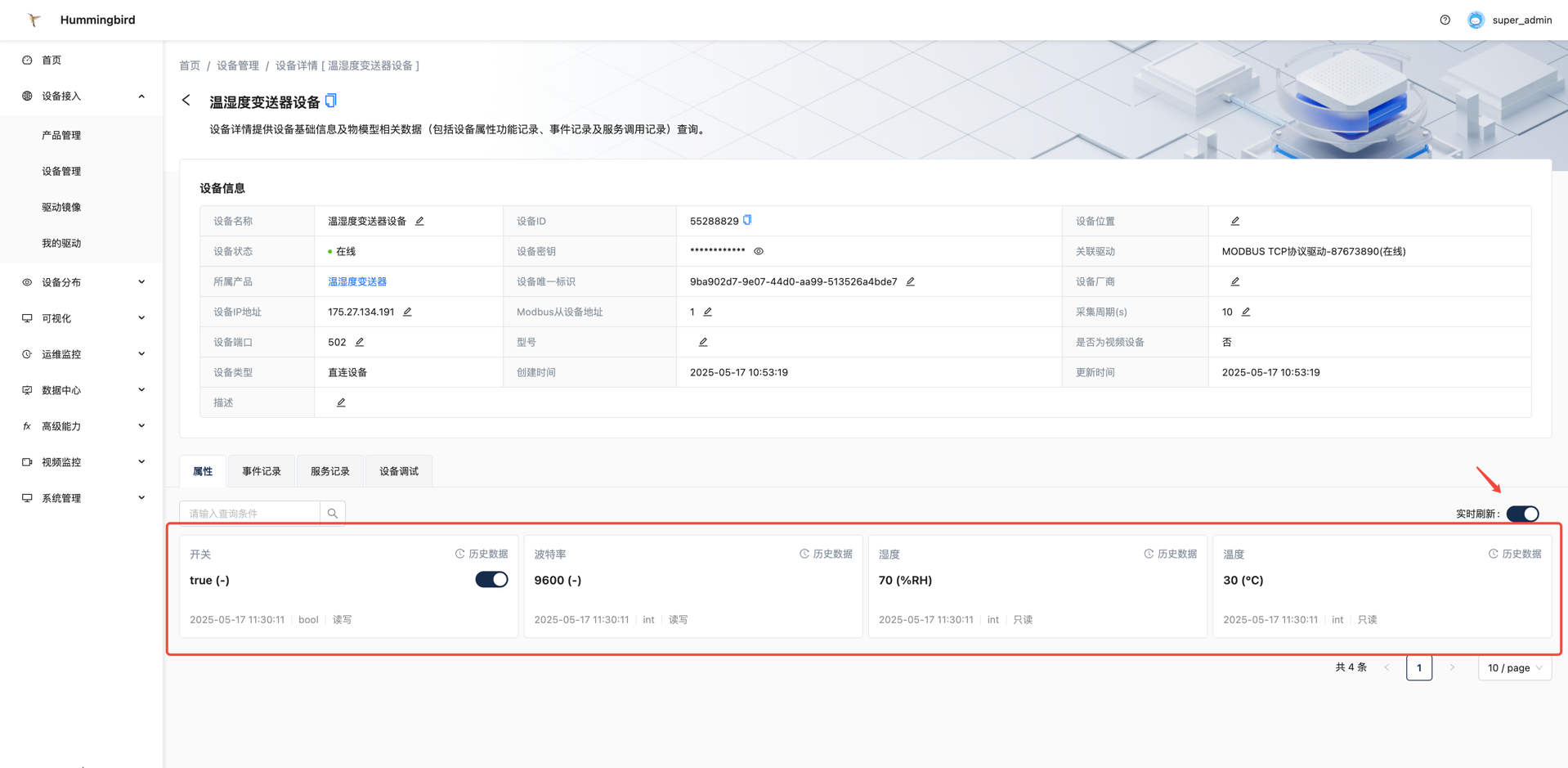

如果一切正常的情况下，您可以看到刚刚采集到的数值，点击实时刷线按钮可以动态刷新数据。

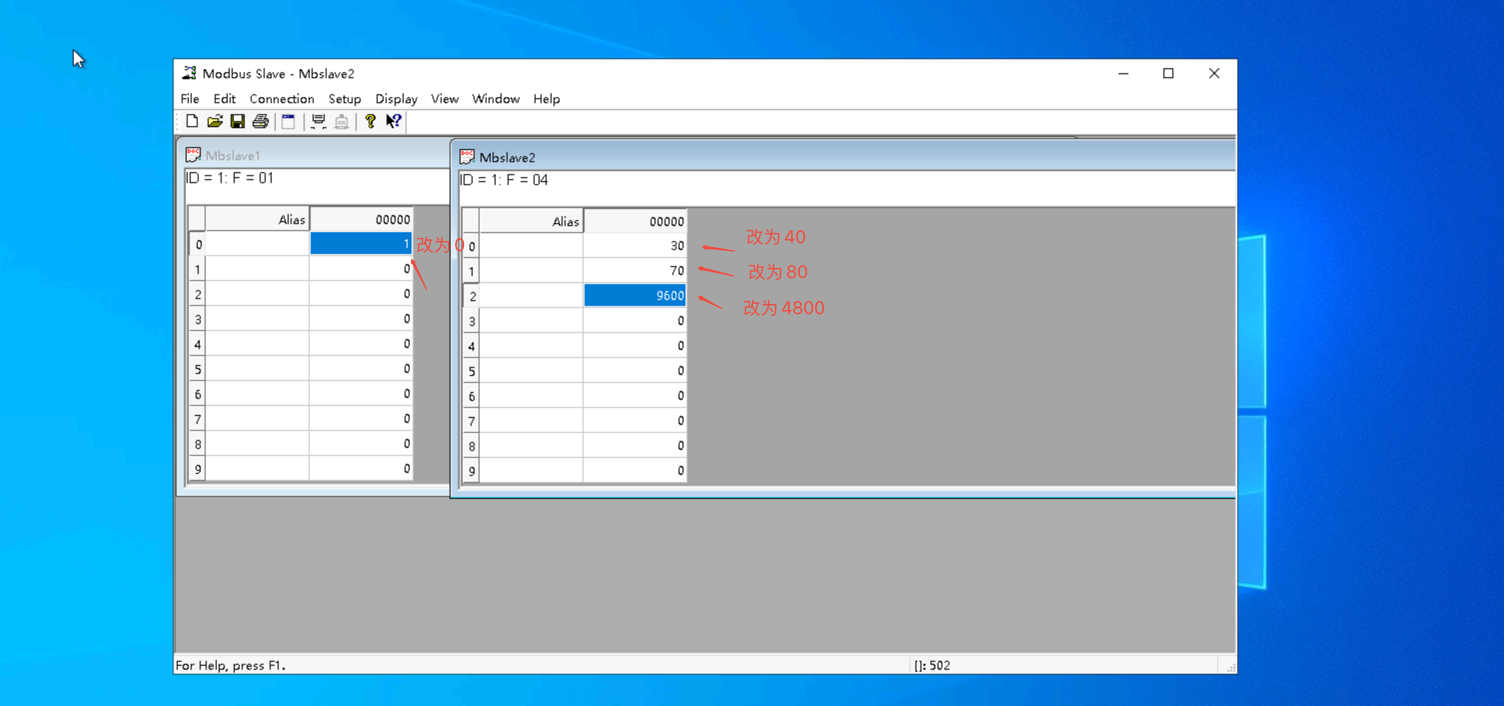

让我们在Modbus Slave软件上修改点位数值，看看数据是否能同步下来。

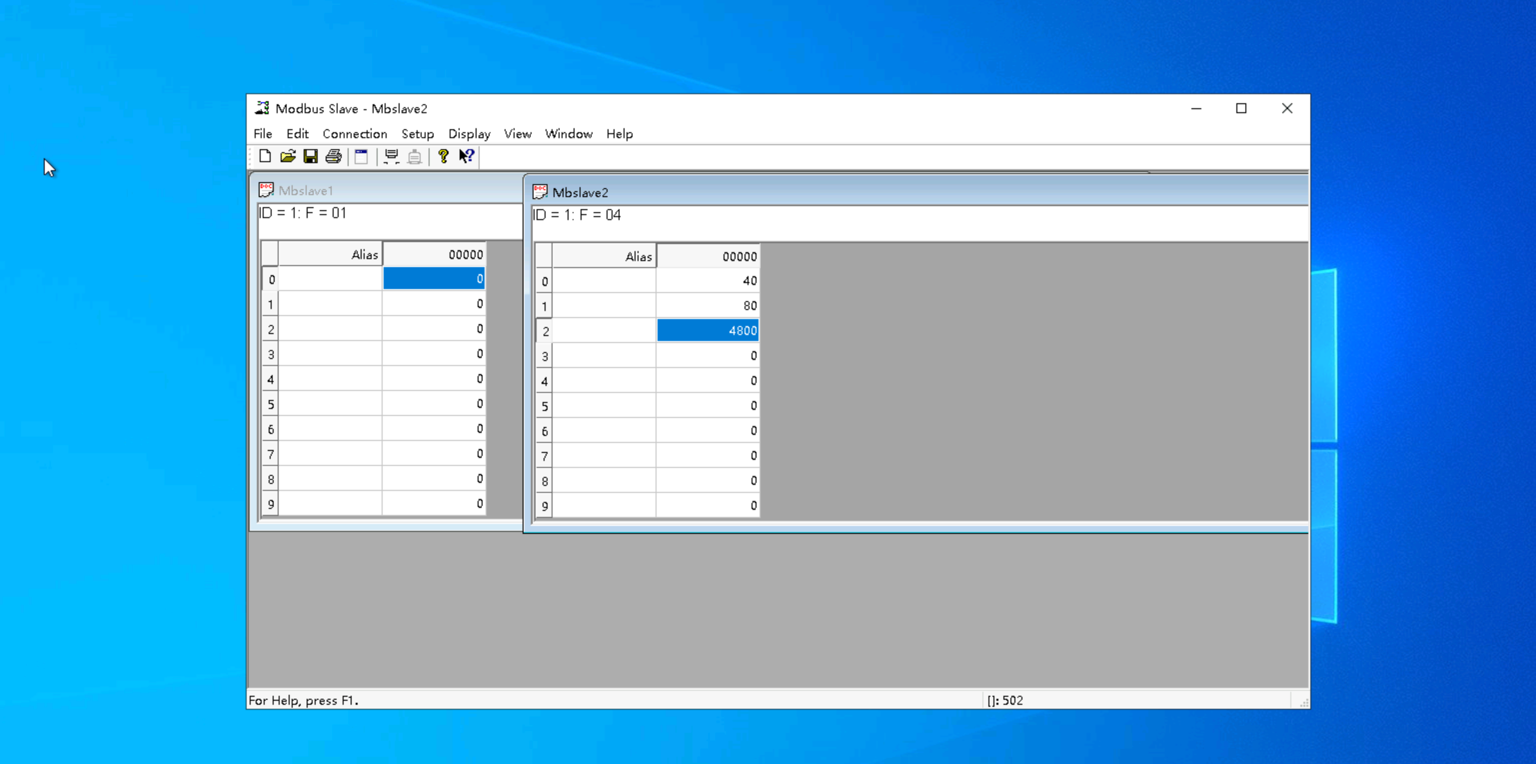

修改后数值如下

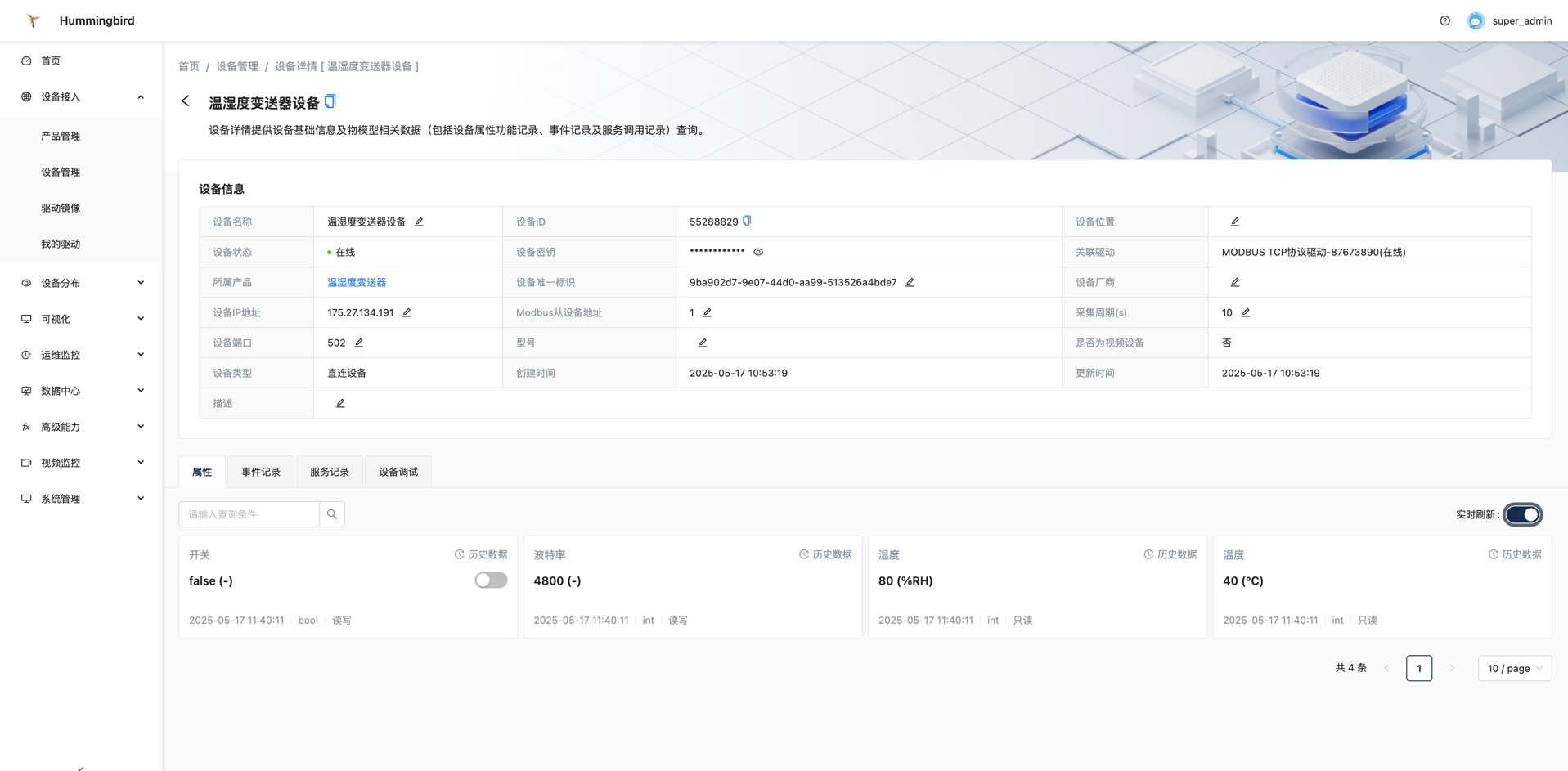

在设备详情页面等待10s后，查看数据发生变化。
动态调整采集时间 ¶

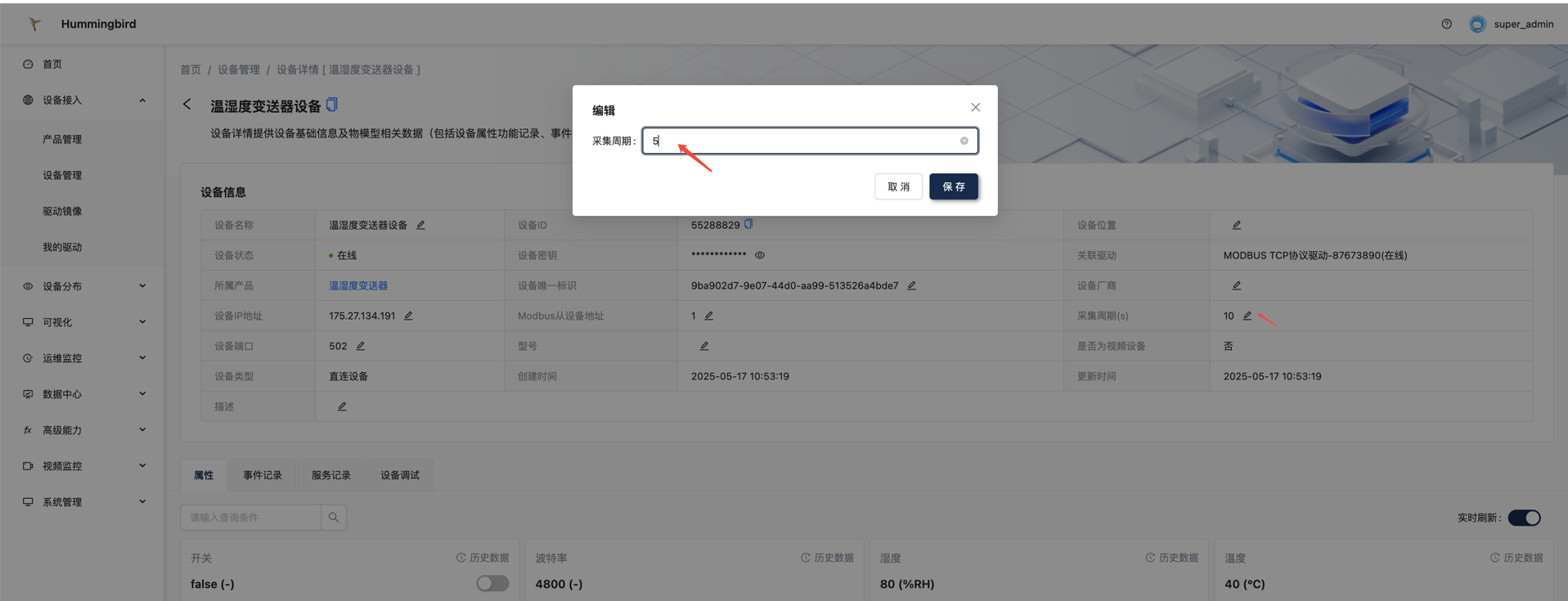

如果您觉得采集速度过慢或者过快，我们支持动态调整采集时间，点击采集周期icon，让我们把采集周期改为5s。

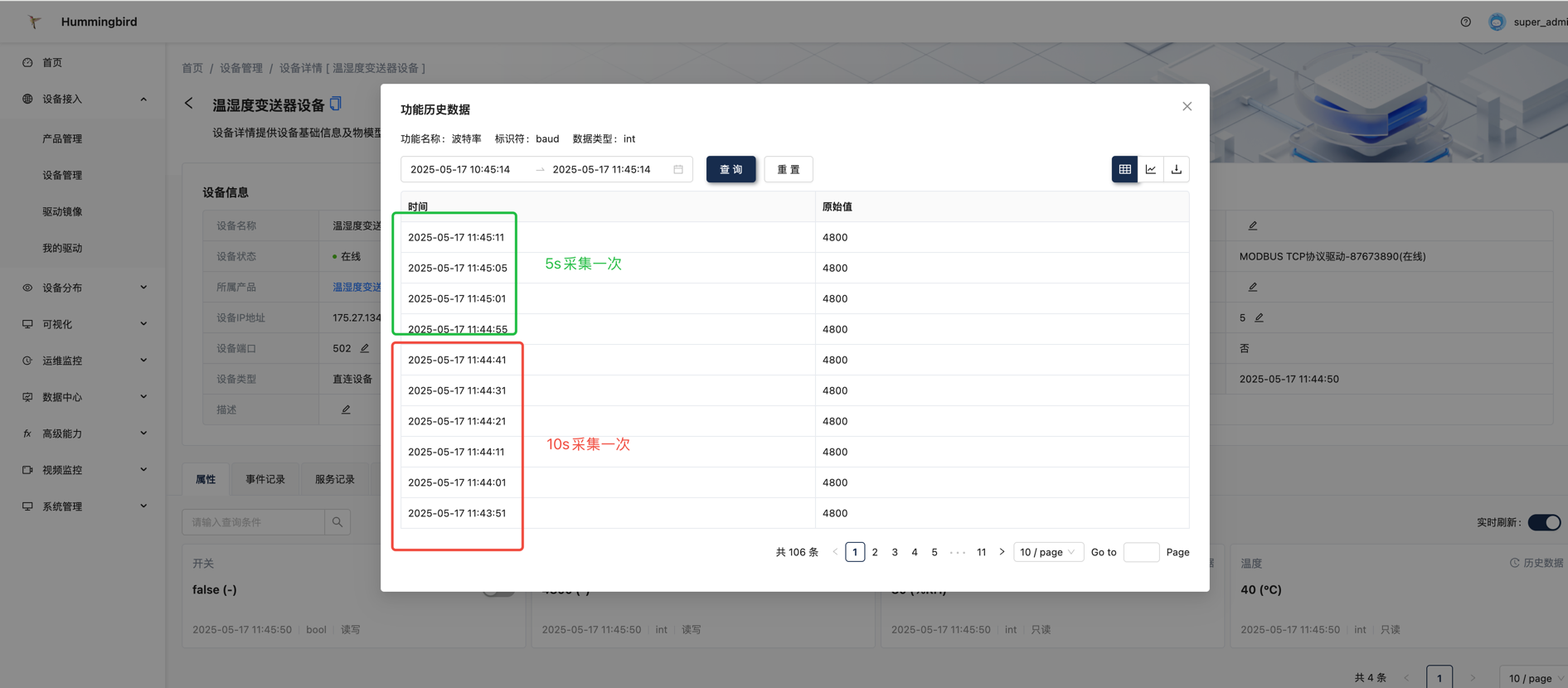

点击历史数据按钮查看数据采集周期的变化。
对设备进行控制（命令下发） ¶

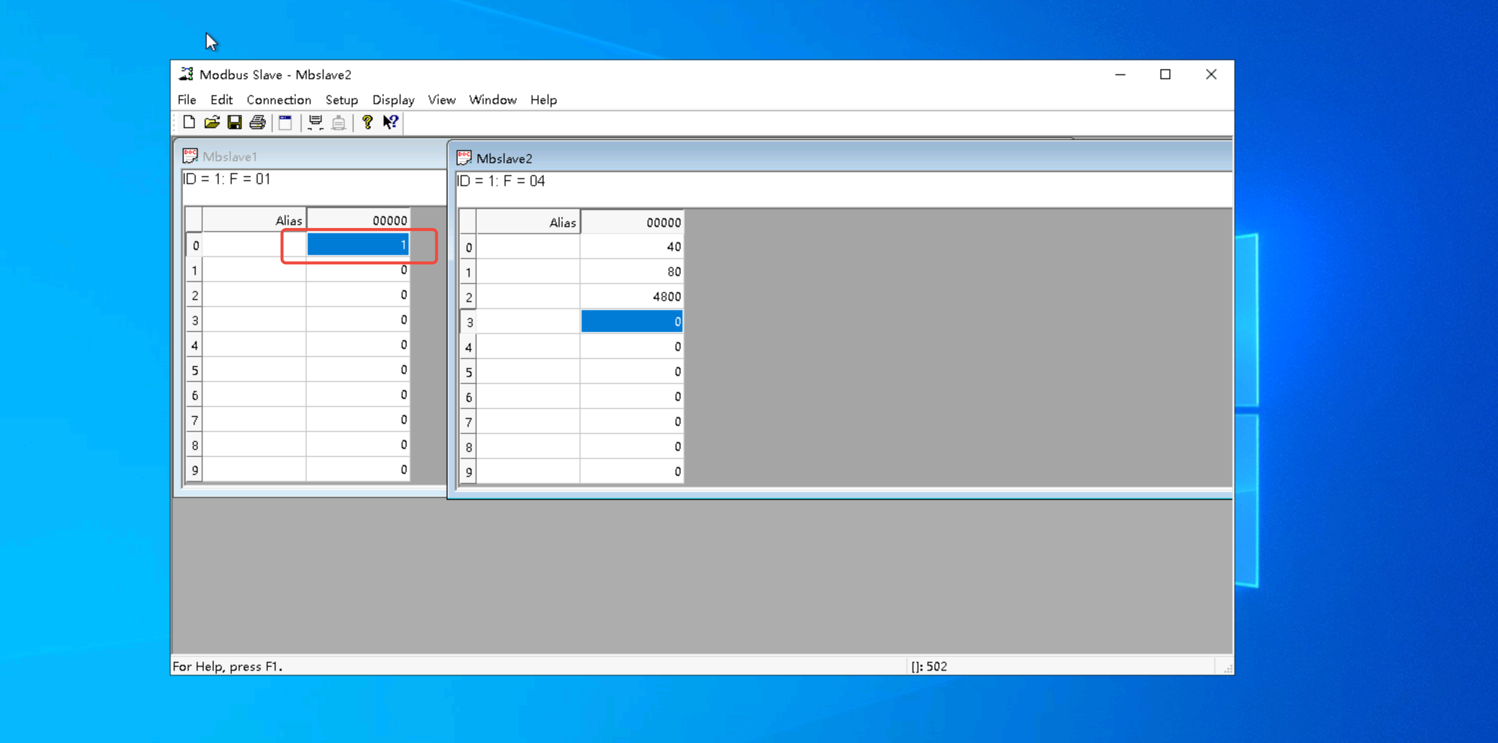

接下来，我们尝试对开关进行控制，看看Modbus Slave软件能否接受到我们的控制请求，从而改变数据。

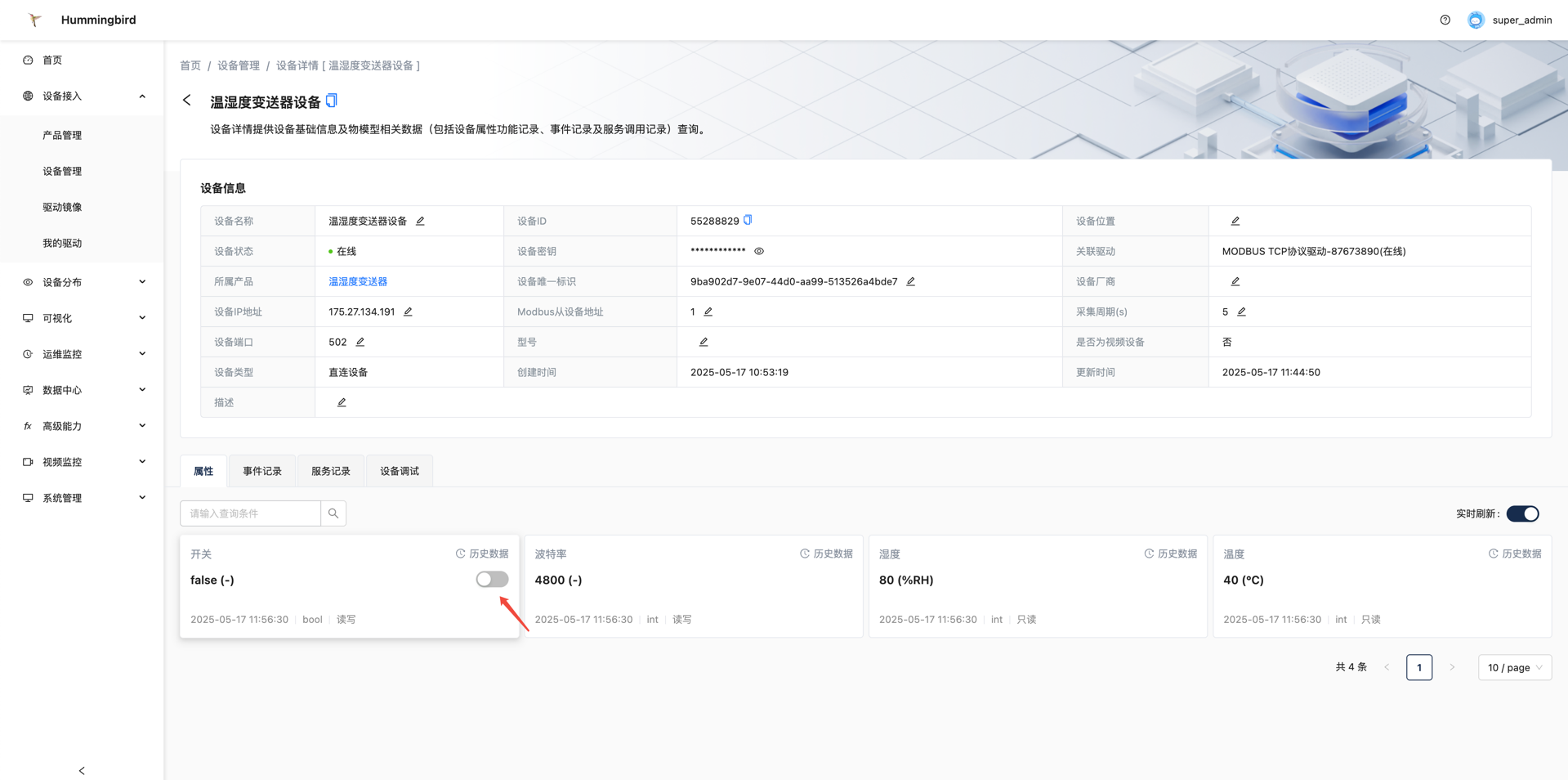

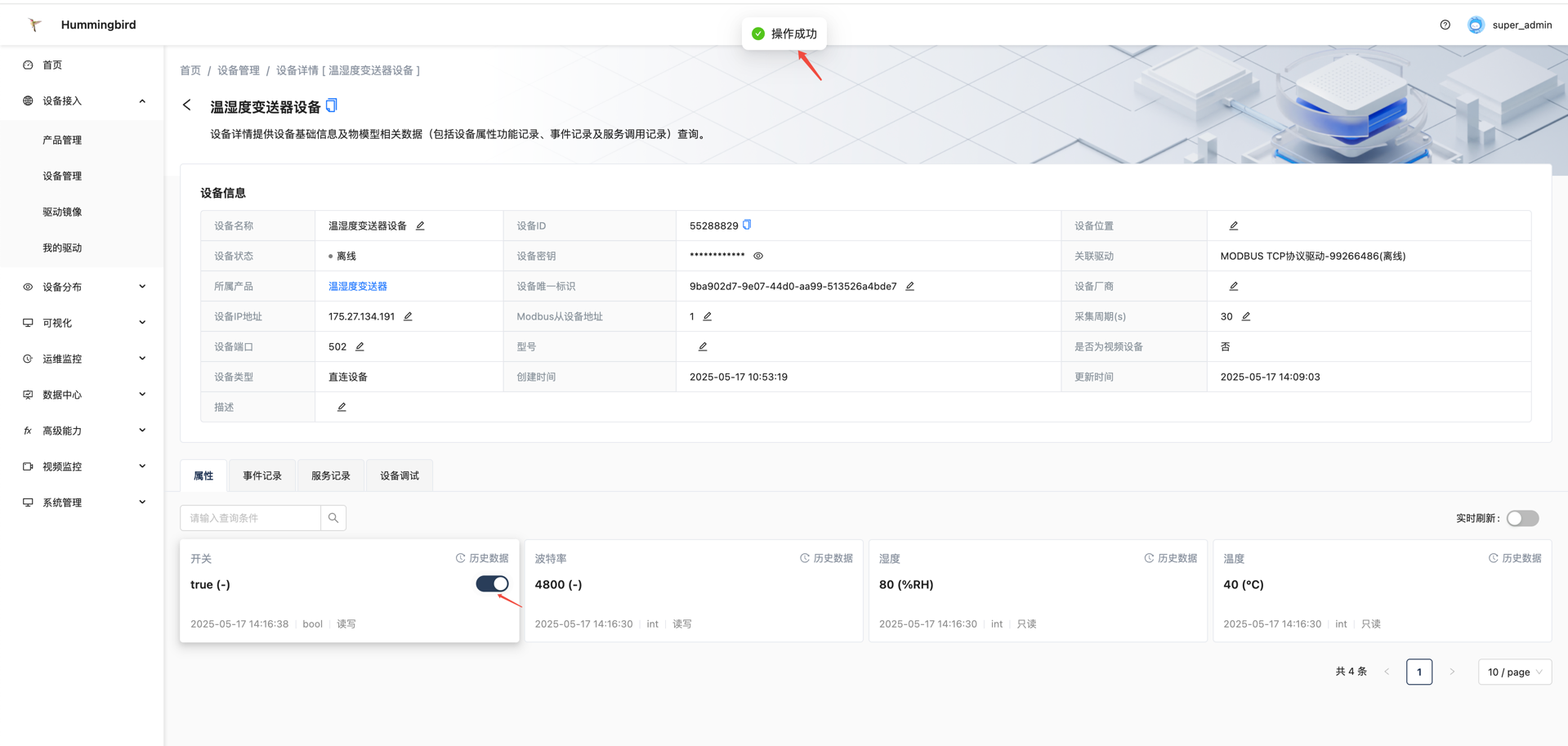

点击开关，显示操作成功。
状态已尽更新。
