Modbus TCP协议设备接入（3.X.X版本） ¶

准备工作 ¶

注意

Modbus TCP协议设备接入需要蜂鸟企业版支持，如需购买请联系我们。

访问产品管理菜单栏，点击创建产品按钮，根据页面提示填写参数，然后单击“确定”，完成产品的创建。

参数	参数值
产品名称	用户可自定义
产品编码	用户可自定义
所属品类	选择自定义品类
节点类型	直连设备、网关子设备、网关设备、摄像头。
接入协议驱动	用户可以在驱动市场中下载协议驱动，本案例选择MODBUS TCP官方驱动。
品牌	用户可自定义
描述	请根据实际情况填写

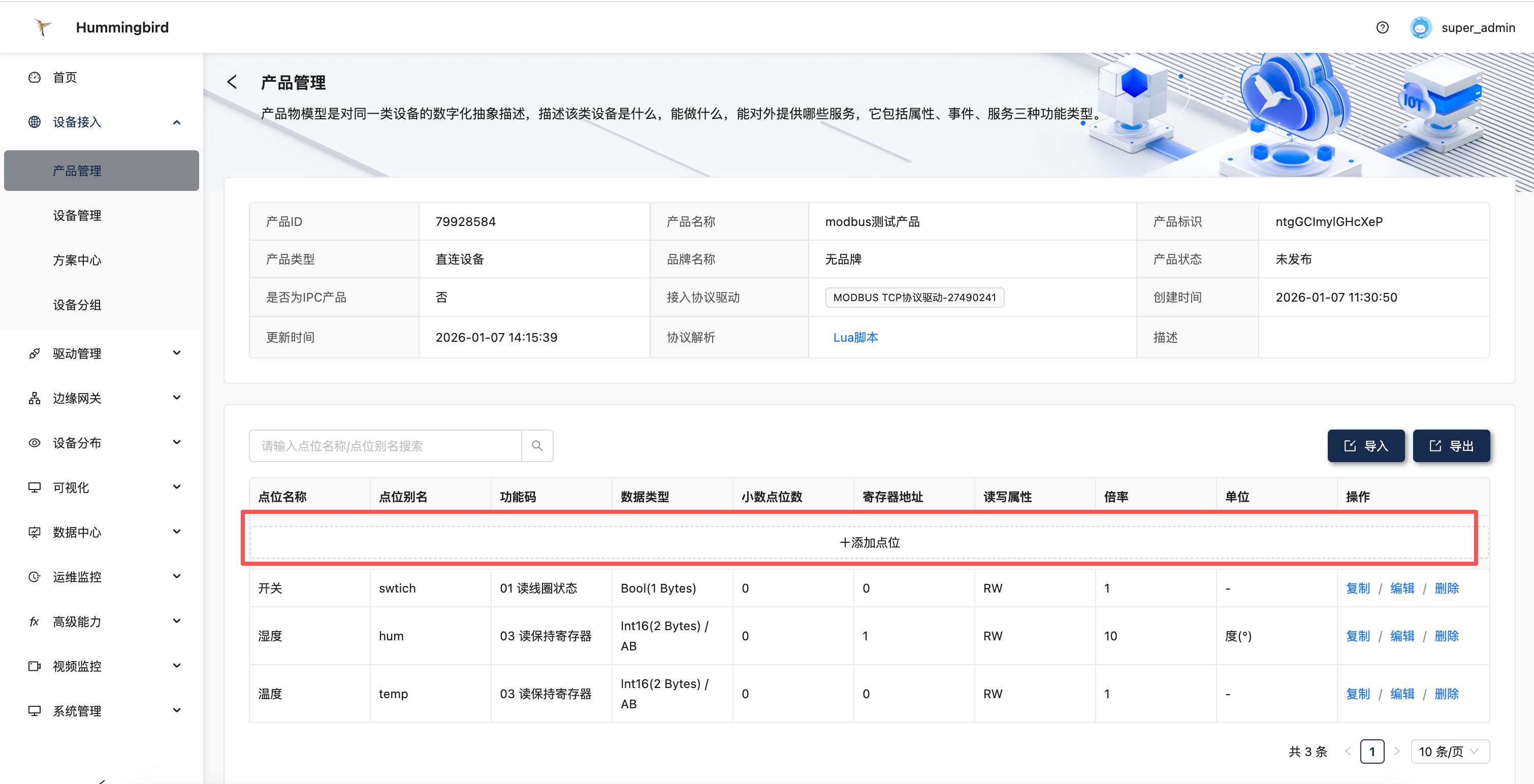

点击产品详情按钮，进入产品详情页面，点击添加点位按钮可以新增采集点。

参数	参数值
点位名称	用户自定义填写，如温度
点位别名	用户必须输入英文，如temp
功能码	支持如下Modbus功能码，参见下表
数据类型	支持Bool、Int16、UInt16、Int32、UInt32、Int64、Uint64、Float32、Float64，用户根据实际情况选择，数据排序支持AB、BA等等
寄存器地址	根据项目实际情况填写，如果设备说明书上温度值的PLC地址是40001并且协议地址是0000H，那么用户填写0即可。
读写属性	无需用户填写，系统根据功能码的访问类型自动选择
倍率	请根据实际情况填写
单位	请根据实际情况填写

功能吗	功能描述	访问类型	说明
01	读线圈状态（Read Coils）	可读可写	读取一组开关量输出（DO）状态
02	读离散输入状态（Read Discrete Inputs）	只读	读取一组开关量输入（DI）状态
03	读保持寄存器（Read Holding Registers）	可读可写	读取一组保持寄存器（AO）的值
04	读输入寄存器（Read Input Registers）	只读	读取一组输入寄存器（AI）的值

为了方便后期测试，我们创建如下点位。

为了方便演示，我们在腾讯云上创建了一个Windows虚拟机，并且在其中下载了Modbus Slave软件。Modbus Slave点位表配置如下

记录Windows虚拟机的对外访问地址和端口号（一般为502），以这台虚拟机为例，该机器对外访问地址为175.27.134.191，端口号为502。创建成功后需要检查一下机器防火墙502端口是否方通，也可以使用telnet命令检测端口是否开放 telnet 175.27.134.191 502

访问设备管理菜单栏，点击添加设备按钮，添加方式选择单个设备，根据页面提示填写参数，单击“确定”，完成设备的创建。

参数	参数值
所属产品	选择刚刚创建的产品
设备名称	温湿度变送器设备（用户自定义）

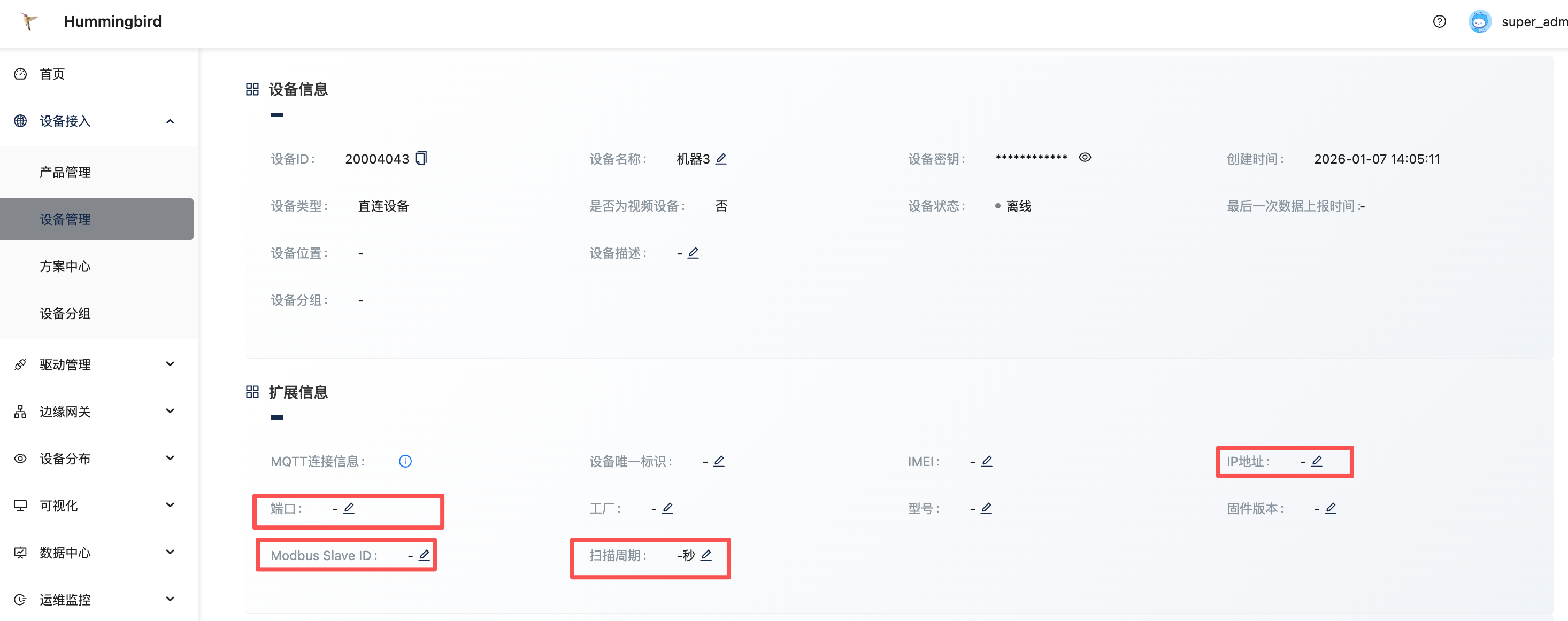

点击设备详情按钮，进入设备详情页面。
